Numatics 電氣比例閥 E02系列 比例調節閥

E02/E22/E32系列電子比例減壓閥， 可以根據電控信號迅速而準確的設定輸出壓力。 它符合了工業環境應用的所有需求，

包括： 高精度， 大流量， 快速響應， 理想的重復精度。 可以應用于印刷、 焊接、 包裝、 紡織機械和過程控制應用。

電子比例減壓閥的控制信號有數字量和模擬量兩種選擇。 模擬量控制是根據輸入的4-20mA， 0-10VDC， 0-5VDC信號連續

無級的調整輸出壓力。 而數字式比例閥根據2個2進制信號（0或1） 的組合， 輸出預先設置的4個壓力。

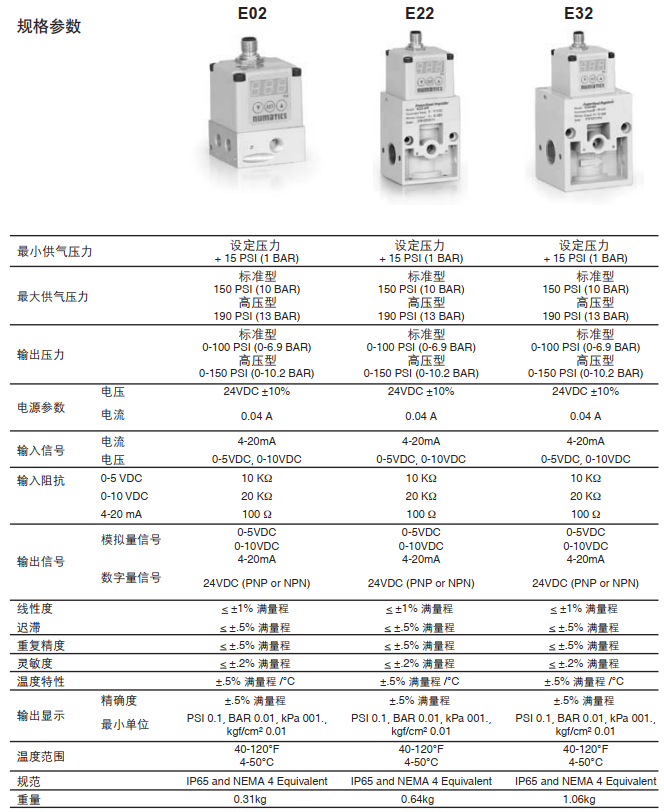

E02 系列特點:

? 1/8 NPT, G,R螺紋

? 單獨或集裝安裝

?雙輸出壓力口設計

?標準/快速/三種響應曲線選擇緊湊型設計， 大LED數字顯示

? 防止誤操作的鎖定功能

? IP65與NEMA電氣防護等級

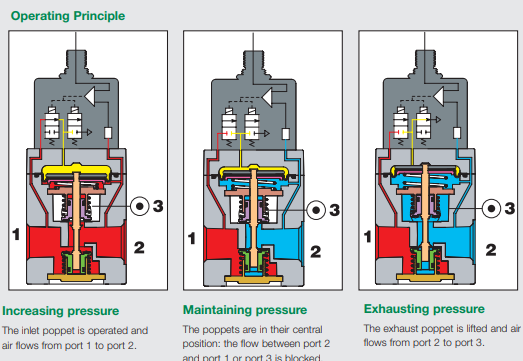

工作原理

1.微型控制芯片比較輸入信號與壓力傳感器傳來的輸出壓力監控的反饋信號。 微型芯片通過對次兩個電壓信號的比較分

析， 來控制先導的供氣閥與排氣閥的動作。

2.如果輸出壓力太低， 則微型芯片發出信號打開先導供控制氣閥， 此閥打開可以將控制壓力引導至主閥芯膜片上方的控制

腔， 膜片向下動作， 主閥芯開度增加， 提高輸出的壓力值。

3.如果輸出壓力太高， 則微型芯片發出信號打開先導排氣控制閥， 此閥打開可以將主閥芯膜片上方的控制壓力排向大氣，

膜片向上動作， 主閥芯開度減少， 降低輸出的壓力值。

4.當實際輸出壓力與設定輸出壓力一致時， 微型芯片將

關閉供氣閥與排氣閥， 保持輸出壓力穩定。
