DWYER德維爾 差壓表 差壓開關A3001

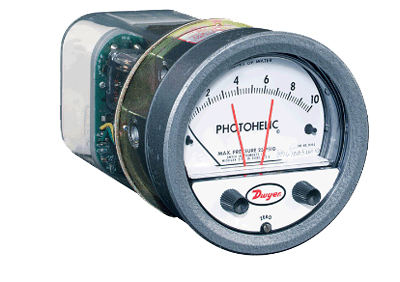

A3000 系列Photohelic開關/量具可作為多功能、高度可重復的壓力開關與采用久經考驗的 Magnehelic壓力表設計的精密壓力表相結合。
Photohelic開關/儀表測量和控制空氣和兼容氣體的正壓、負壓或差壓。標準型號的額定壓力為 25 psig (1.7 bar)，可選擇 35 (2.4) 或 80
(5.5 bar) psig。包括兩個光電晶體管驅動的 DPDT 繼電器，用于下限/上限控制。易于調整的設定點指示器由位于量規面上的旋鈕控制。單
個設定點死區是一個指針寬度 - 小于滿量程的 1%。設定點可以互鎖以提供可變死區 - 非常適合控制風扇、風門等。儀表讀數是連續的，不受
開關操作的影響，即使在斷電期間也是如此。
PHOTOHELIC 怎樣檢測觸發開關
產生的光敏晶體管信號被電子放大，來驅動隸屬于它的雙刀雙擲繼電器，這樣，使開關動作在閉合和打開間的死區是滿刻度的1% 或更小
— 正好足夠保證確定位置，避免震蕩。繼電-變壓器特點塑料外殼保護著所有電子部件。電路整合在玻璃環氧印刷電路板和阻燃接線盒.
在一般情況下，德威爾開關/差壓表在高限和低限之間設定點。當差壓變化達到任何一個設定點，射向光電管的紅外光會被旋狀遮光器阻斷，
終端用戶來說， Photohelic? 差壓開關/表被用來在以下情況下控制差壓、空調系統、潔凈室、液動和氣動控制系統、原料處理設備、
煙氣排放系統的控制或報警、控制空氣設備中差壓、及呼吸和血壓監護系統。
技術指標
差壓表技術指標
介質： 空氣和不易燃，兼容氣體
材質： 請向廠家咨詢
精度： 在 70°F（ 21.1°C）時為滿刻度的 ±2%。-0型號為 ±3%， -00 型號為 ±4%
差壓范圍： -20" Hg.至 25 psig (-0.677至 1.72 bar) MP 選項； 35psig (2.41 bar)，
HP 選項； 80 psig (5.52 bar) 36003S - 36010S； 150 psig(10.34 bar) 36020S 和更高； 1.2 X 滿刻度差壓
溫度范圍： 20 至120°F (-6.67 至 48.9°C) 有低溫選項
連接件： 1/8? NPT 內螺紋
尺寸： 表盤為 4?
(101.6 mm)， 5?
(127 mm) 外徑.
x 8-1/4? (209.55 mm)
重量： 4 lb (1.81 kg)
開關技術指標
開關類型： 每個設定點有兩個 C 型繼電器 (雙刀雙擲)
重復性： 滿刻度的 ±1%
電氣指標： 10A @ 28 VDC， 10A @ 120， 240 VAC
電氣接頭： 旋緊接線端
電源： 120 VAC， 50/60 Hz；可選擇 240 VAC & 24 VAC
安裝定位： 膜片在垂直方向。其他的位置方位請向廠家咨詢
設定點調節： 通過在表面可調節的旋鈕
