ASCO推出的580 CHARM閥島，能與EMERSON的DeltaV? DCS系統集成在一起, 為科學領域提供自動化解決方案。

鏈接到DeltaV控制系統的方法，無需依靠其他總線網絡（如Profibus或DeviceNet），減少了網絡接口，網絡網關，配線和接線盒系 統上的數量，降低了系統的復雜性，減少了時間和人力成本，也能充分利用DeltaV的本地診斷能力，實現對電磁閥島的控制及診斷。鏈接到DeltaV控制系統的方法，無需依靠其他總線網絡（如Profibus或DeviceNet），減少了網絡接口，網絡網關，配線和接線盒系 統上的數量，了系統的復雜性，減少了時間和人力成本，也能利用DeltaV的本地診斷能力，實現對電磁閥島的控制及診斷。
什么是CHARM? 什么是CHARM?

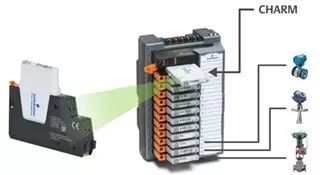

CHARM
--Characterization Module 可描述/定義的模塊
--CHARM允許被描述/定義成任意一種 I/O 信號的類型:
? 模擬量輸入
? 模擬量輸出
? 數字量輸入
? 數字量輸出
? RTD信號
? CHARM卡可比較方便得用手插入已經預先連好電線的端子塊上，不需要任何工具。
? 一旦CHARM卡插到位后，就相當于和系統中任意一個控制器連接上了。
? 電線可以預先連接到端子上，可以不考慮與之相關的是什么類型的I/O或者地址。

? Traditional Profibus-DP Setup

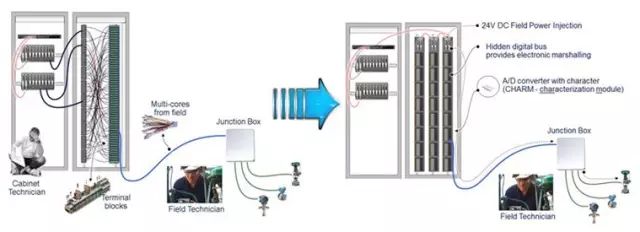

上圖顯示了傳統的點對點式與Electronic Marshalling-Charm的不同：
傳統點對點式的缺點：
? 無法追蹤電線的兩端分別接的是什么
? I/O卡件可能會沒有可擴展的余量 （在未來遇到需要擴展的時候會導致成本及風險的增加）
? 如果控制器IO地址重新分配相應地就需要重新接線

CHARMs - Electronic Marshalling的優勢：
? 可提供和傳統的點對點連線式電氣柜的全部功能；
? 減少交叉接線，接錯線的風險的減少；
? 任意一個I/O都可以和系統中任意一個控制器進行通訊來進行監控；
? 在項目中的任意階段，任意一個I/O都可以和一個特定的控制器進行綁定；
? 如果后期需求發生變化，比如將某些DI變成DO或者地址發生了變化，則不需要更改電氣柜中的接線。

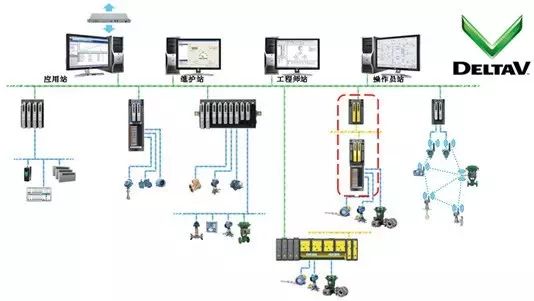

電磁閥組與DeltaV的鏈接

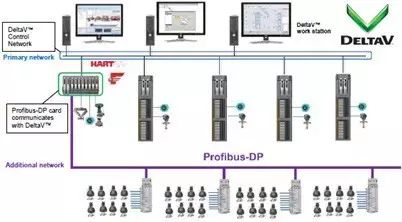

Traditional Profibus-DP Setup
在過去，電磁閥組需要依靠額外的總線網絡如PROFIBUS DP或DeviceNet才能與DeltaV控制系統鏈接，導致時間、硬件、人力成本增加，系統也較為復雜化，操作不夠便捷。

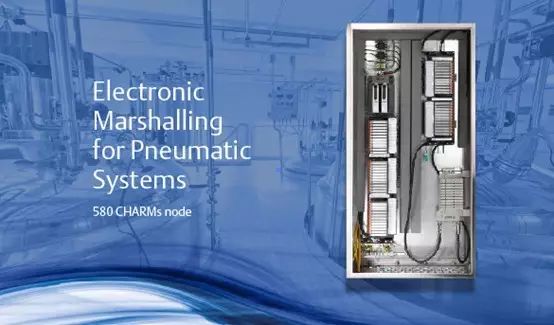

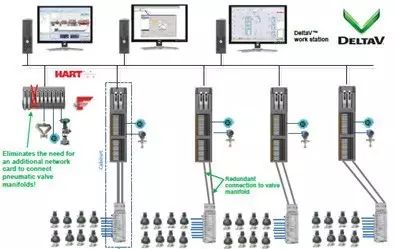

ASCO 580 CHARMs Solution



通過引入全新的ASCO 580 CHARMs，現在電磁閥組可與DeltaV控制網絡無縫鏈接，不再依靠額外的總線網絡就能實現對電磁閥島的控制與診斷。

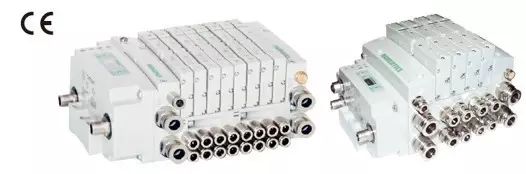

580 閥島 / 總線平臺

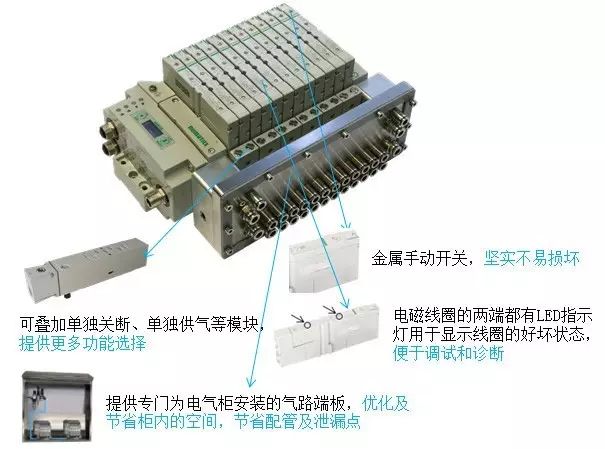

580閥島



?靈活，具有多種氣動功能選擇，包括單獨關斷、單獨供氣等功能 - 只有ASCO能提供這種直聯的功能


將電子模塊和閥島結合起來，用于控制氣動設備，可以帶來以下好處：
?閥島可以減少布線，簡化組裝，直接連接到CHARM系統；
?每個charm多可控制多達48個線圈；
?IP65保護；
?靈活，具有多種氣動功能選擇，包括單獨關斷、單獨供氣等功能
?閥柜安裝：通過閥柜底部的氣路端板進行連接，提供智能的 作

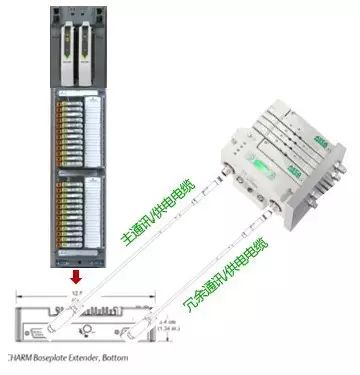

?冗余電源和通訊： 580系列CHARM網關與CIOC (CHARM I/O Card)的背板之間提供冗余的通訊及電源連接
- 為控制系統提供更可靠的通訊功能
- 只有ASCO能提供這種直聯的功能
580總線平臺—您的智能通訊產品！

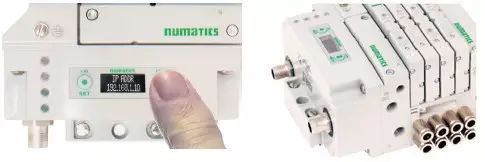

創新性的圖文顯示界面，提供了直觀、便捷的調試、診斷及狀態信息。

調試功能
? 設置網絡地址（包括IP＆以太網掩碼）
?  設置波特率
? 設置亮度
? 恢復出廠設定


診斷功能
 ? 負載短路及開路檢查
 ? 傳感器及電纜短路檢查
 ? 低電壓或失電壓檢查
 ? 自診斷
 ? 網絡故障、狀態檢查



支持的協議
? DeviceNet TM
? CANopen ?
? EtherNet / IP TM DLR
? Ether CAT ?
? PROFINET TM
? CHARM
? EtherNet / IP TM
? Profibus - DP
? Powerlink
? IO-Link?
