DWYER槳輪流量傳感器PFT的功能與作用

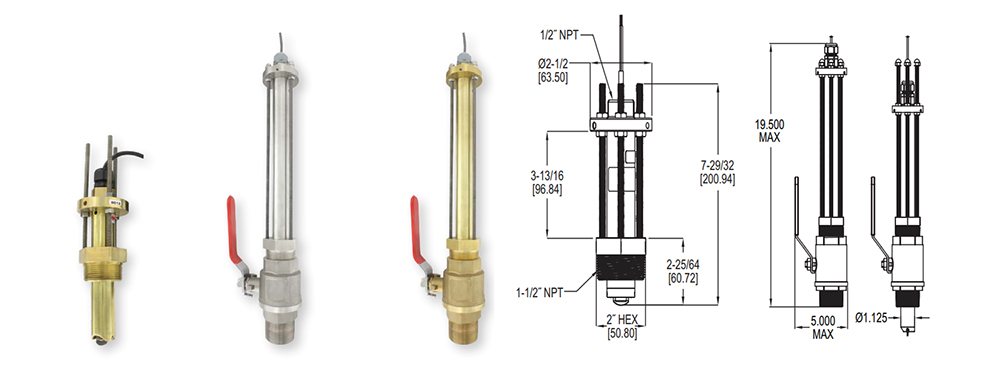

     槳輪流量傳感器系列PFT用于監測管道中的液體流量從1-1/2到40”(40- 1016mm)。該裝置有一個大小可調的傳感器。產生的方波輸出信號的頻率與流速成正比。工作原理PFT使用感應傳感來感應葉輪旋轉時的葉片。該傳感器技術是非磁性的，可以進行低流量監測，減少了工藝介質中磁性材料的顧慮。

由于軸承和軸提供出色的磨損保護，即使在帶有顆粒的應用中也能延長產品時間，用于具有防風雨和潛水等級的灌溉應用，使用一個可在大管道尺寸范圍內調節的裝置節省時間和庫存，多種接液材料選擇的應用多功能性。通過集成 4-20 mA 輸出減少對額外外部組件的需求，傳感器技術使用感應傳感且無磁鐵，因此減少了對流動中磁性材料的擔憂。

PFT槳輪流量傳感器的應用領域：
灌溉
地下水處理
冷卻系統
泵保護
泄漏監測
過濾系統

PFT槳輪流量傳感器的安裝

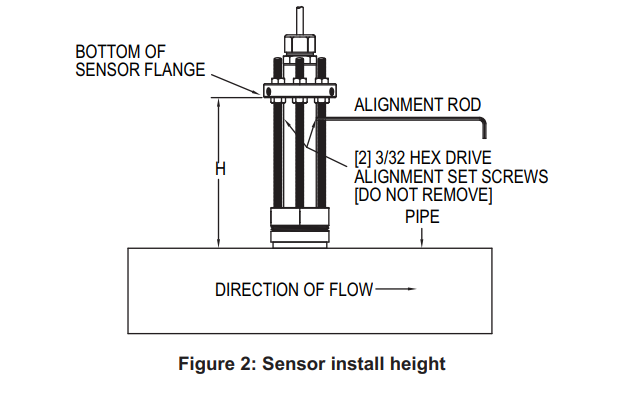

  請注意確保工藝流體與潮濕的材料兼容。警告不要超過 z大設備額定值。謹慎在系統中安裝、拆卸設備或其他物體時，請確保系統沒有加壓。該裝置和/或物體可能成為拋射物。合適的位置氣泡、湍流和沉淀物會導致使用不當。為了獲得較佳的運行效----果，在水平運行時垂直安裝30°到150°(見圖1)。允許上游z少10倍管道直徑的直線運行，下游z少5倍管道直徑的直線運行，以確保較佳的流量測量。

安裝樣式如下圖

PFT槳輪流量傳感器的電氣接線方式：

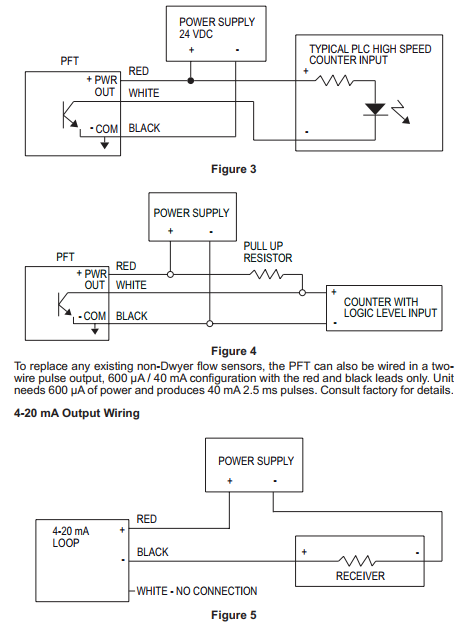

  脈沖輸出線路PFT具有NPN開路集電極輸出。z大輸出電壓60V @ 50ma。PLC或計數器的典型接線如圖3和圖4所示。當接線到計數器，選擇電源電壓和下降電阻根據計數器的說明，并確保電源是在10-35 VOC規格的PFT。為了保證噪聲的抗擾性，把屏蔽導體接在接地上。

如下圖：
