Dwyer系列3500壓力變送器的使用規范安裝方式和操作說明
Dwyer系列3500壓力變送器是基于微處理器的高性能變送器，具有靈活的壓力校準，按鈕配置，和可編程使用HART?通信。該系列3400和3500能夠配置三個按鈕定位在設備的前蓋內部(配置時不需要現場校準器)。發射機軟件補償熱效應，提高性能。EEPROM存儲配置設置和存儲傳感器校正系數關閉或斷電事件。3400和3500可配置為ATEX/IECEx批準用于危險(分類)地點。量程允許變送器的配置，以適應大多數應用程序。
特點/好處
?高-精-度(±0.075% FS)
?3400量程(可達100:1)
3500射程(可達25:1)
?可配置使用按鈕(不需要校準)
?故障模式進程功能
?自動環境溫度補償

應用領域
?水和廢水
?化工和石化
?紙漿和紙張
?石油和天--然氣
?食品和飲料
?過濾器或泵壓差
?關鍵過程監控

3500系列壓力變送器的2種安裝連接方式

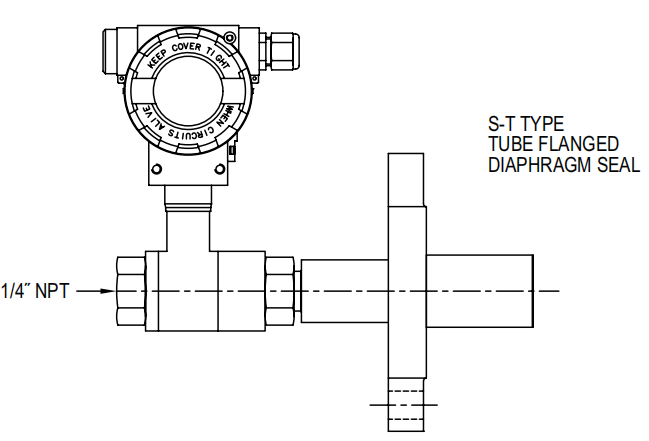

1、覆蓋法蘭1/4“內螺紋NPT過程連接到與閥管匯一起安裝(見圖1)。

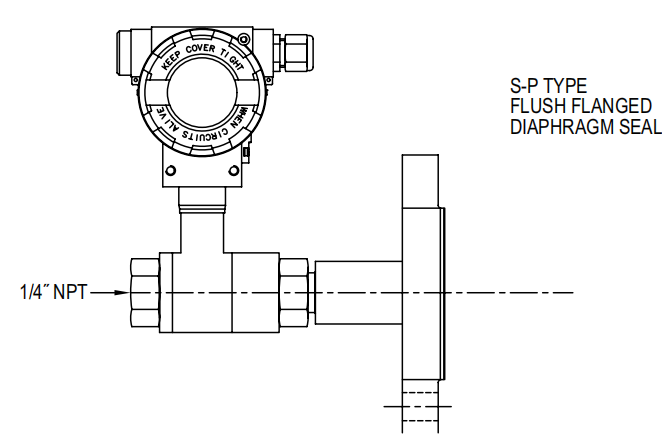

2、單膜片直接密封-如示例(圖2)。


3500變送器可以在很多種位置工作。當安裝在具有高溫介質的物體上時，便于將變送器安裝在水平或向下的位置。這樣做時，發射機應遠離上升的熱空氣。對于小的測量范圍，讀數可能會受到變送器位置、脈沖線配置或填充液體的方式的影響。這個錯誤可以使用置零函數來糾正。

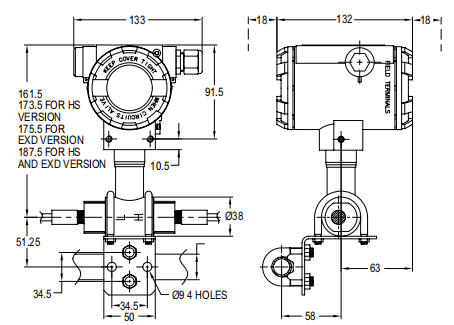

1、3500變送器用AL支架安裝的示意

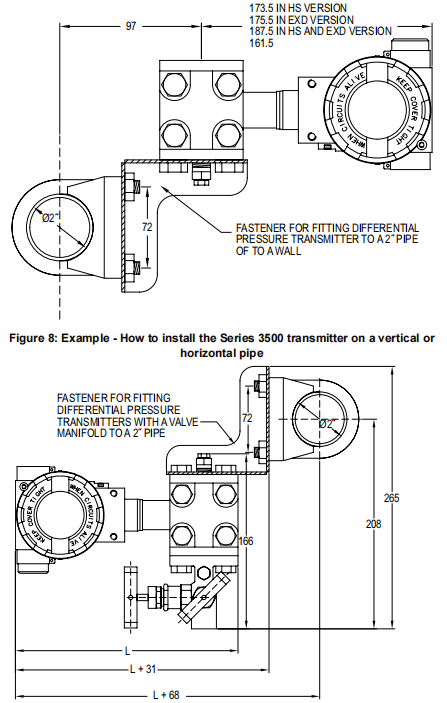

2、3500系列變送器帶連接蓋設計用于安裝在3閥或5閥歧管到2“管或到使用安裝支架將其固定在一個平面上的安裝示意圖



                                   圖1                                                                                         圖2

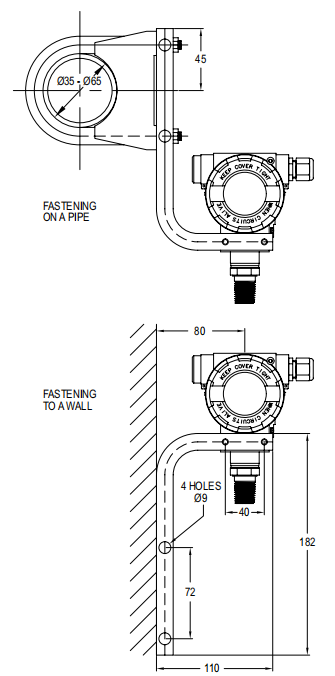

3500系列變送器使用?25緊固件安裝在?25管道上或在平面上使用角托架示意圖

3500系列壓力變送器的電氣連接一般建議：
1、信號線建議采用雙絞線。如果發射機和信號線受到大量的電磁干擾，則應采用屏蔽電纜。信號線不宜靠近網絡供電電纜或靠近大型電力設備。與變送器配套使用的設備應符合兼容性要求，應能抵抗傳輸線的電磁干擾。在變壓器的一次側使用抗干擾濾波器也是有益的，它是用于變送器和與之一起使用的設備的電源。
2、發射機外殼內積聚的水分會導致?lián)p壞。當電纜壓蓋內導線隔離無效時(如單絲使用時)，應用彈性密封膠仔細密封壓蓋的開口，以獲得IP66防護。通向發射機壓蓋的信號電纜部分形成一個滴水回路，其低點位于壓蓋的電纜入口下方，以f 止冷凝水進入壓蓋。

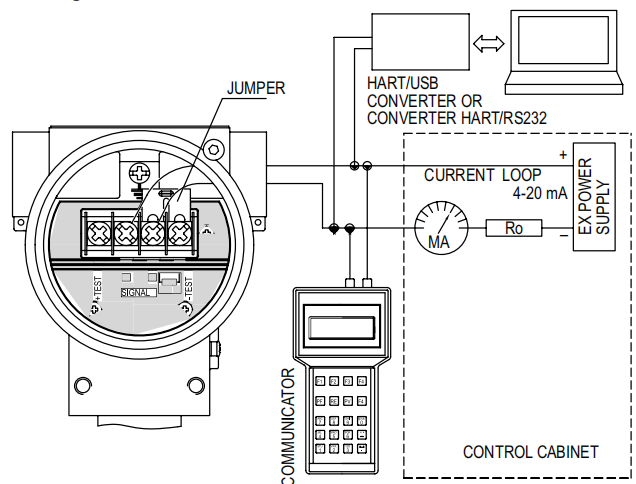

3、3500系列的電氣連接方式如圖所示。在3400和3500發射機中，阻值為240 Ω或y -久串聯安裝在變送器電流電路中，并用跳線阻塞在<SIGNAL ->和<TEST ->之間。當電流回路中的電阻低于240Ω時，有必要拆除跳線。
