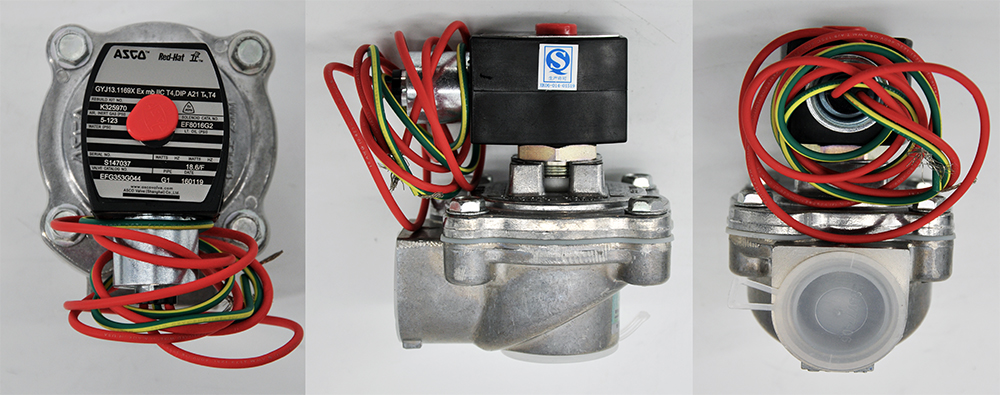

ASCO 電磁閥防爆線圈說明
1、 型號： EFG353G044
2、 防爆標準：符合北美 NEMA 7&9 型防爆， 適用于 CLASS I DIVISON 1 GROUP A B C D 易燃
易爆氣體場所，以及 CLASS II DIVISON 1 GROUP E F G 易燃易爆粉塵場所。
（參考附件 1 和附件 2）
3、 符合國內 NEPSI ExmII T3-T6 防爆標準（參考附件 3）
備注： 關于防爆證書與產品型號的對應， 因防爆主要是對電氣部分，即電磁閥線圈部分做認
證，因此防爆證書對應型號一般只寫線圈前綴代號和電磁閥系列

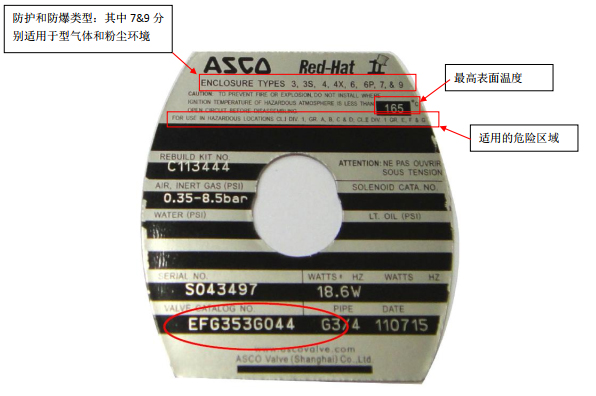

電磁閥銘牌圖例釋義：




◆電磁線閽結構ASCO 電磁閥防爆線圈
接觸流體的內部零件是有非磁性的300系列和磁性系列不銹鋼構成的。在交流結構中，屏蔽線圈是紫鋼，而不銹鋼
閥體使用銀。在需要是可使用其他材料。在直流結構中，不需屏蔽線圈。磁芯管是由300系列不銹鋼經深度拉伸形
成的，使其不需銀焊或形成接點。

◆Z大工作壓力差(M.O.P.D)

Z大工作壓力差是指電磁線圈能夠an全地運作閥門時可承受閥門入口與出口間的Z大壓力差。若閥門出口壓力是未知的，把供給壓力當作Z大壓差是AN全的。
◆Z小工作壓力差
Z小工作壓力差是指開啟閥門或保持閥門開啟所需的Z小壓差。對于兩通浮動活塞或浮動膜片閥來說，當低于Z小工作壓差時，閥門將開始關閉。對于3，4通先導閥來說，Z小工作壓力差是在壓力和排氣口之間測量差，須在一個工作周期被保持以確保由-一個位置轉變到另-一個位置。
注意:直動式、懸掛膜片或懸掛活塞式閥不需要Z小壓差。
◆AN全工作壓力
 AN全工作壓力是指閥門可以承受的管路或系統壓力。試驗壓力是AN全工作壓力的5倍。若需要這個數據，請聯系ASCO一級代理商 無錫艾迅0510-87222301。

◆環境溫度限制

Z低環境溫度除特別系列注明外，標準電磁閥的正常限制是0C(32°F)。
