    生產過程中常用調節閥的理想流量特性主要有：直線流量特性、等百分比流量特性和快開流量特性三種。由于拋物線流量特性介于直線流量特性與百分比流量特性之間，因此，一般可用等百分比流量特性來代替，而快開特性主要用于二位調節及程序控制中，因此，調節閥的流量特性選擇實際上是指如何選擇直線和等百分比流量特性。

調節閥流量特性的選擇可以通過理論計算，但所用的方法和方程式都很復雜，而且由于干擾的不同，高階響應方程計算就更繁雜。因此，目前對調節閥流量特性的選擇多采用經驗準則。主要從如下幾個方面來考慮：

1、根據S值確定調節閥的固有流量特性

根據“調節閥工作流量特性選擇表”選定的工作特性，再根據S值確定調節閥的固有流量特性(即理想流量特性)。

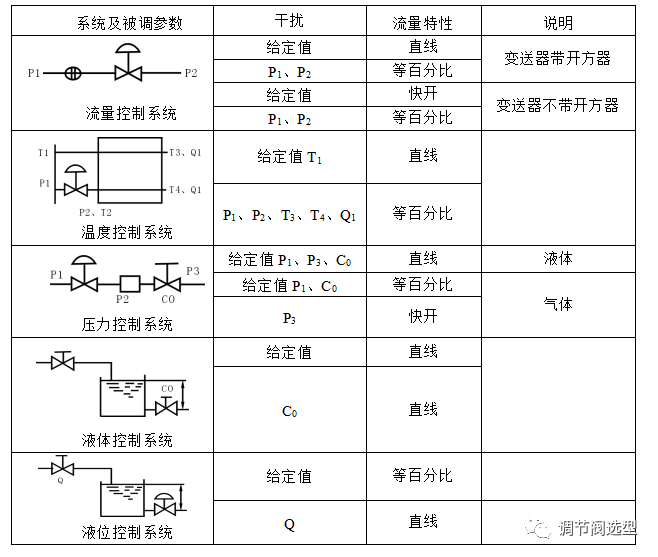

 調節閥工作流量特性選擇表

調節閥固有流量特性選擇表

2、根據調節閥不平衡力作用方向確定調節閥的固有流量特性

①不平衡力變化為“－”f_t（作用方向將閥芯頂開）時，按上述方法確定。

②不平衡力變化為“＋”f_t（作用方向將閥芯壓閉）時，選用對數特性。

知識延伸：串并聯管道對調節閥流量特性的影響

串、并聯管道對調節閥流量特性的影響主要有以下四點：

a．串、并聯管道都會使理想流量特性發生畸變，串聯管道的影響尤為嚴重；

b．串、并聯管道都會使調節閥可調比并聯管道更為嚴重；

c．串聯管道使系統總流量減少，并聯管道使系統總流量增加；

d．串聯管道調節閥開度小時放大系數增加，開度大時則減少，并聯管道調節閥的放大系數在開度下總比原來的減少。
